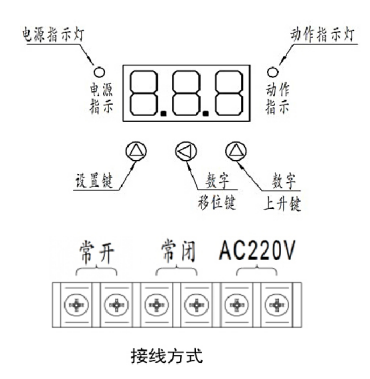

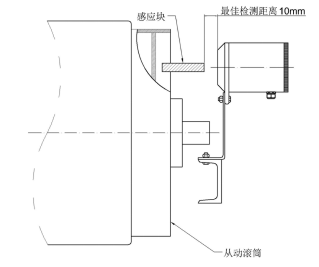

用途　　JDH-F2型（非接觸式）打滑檢測裝置，是一種經濟、可靠性強、對軸轉速及其他旋轉裝置簡單通用的監測裝置，當檢測到目前轉速信号低于或高于正常轉速範圍，開關輸出一組開關信号，以供報警或停機。無運動部件、無磨損、安全壽命長、一體化結構，集中的控制裝置，設定或故障檢修簡單，外殼采用防水、防塵的設計，兩螺栓固定殼體，可直接安裝在惡劣環境中使用。主要技術參數及性能　　電源電壓：AC220V                檢測範圍：0.5m/s～9.99m/s　　脈    沖：0～120Hz              轉    速：0～999轉/分　　開機延時：10s                   開關與目标距離：10～20mm　　開關數量：2組常開 2組常閉      觸點容量：24～380V  AC/DC　　電    流：5A                    防護等級：IP65外形尺寸安裝示意設置說明　　　1.當電源接頭時，繼電器吸合，延時約10秒，綠燈亮，紅燈和黃燈不亮；數碼管顯示的是每分鍾的轉數（各數字不閃爍）；　　2.“輸出一”打滑速度設置：按“設置鍵△”出現數碼管顯示爲“0000”且個位閃爍，通過“鍵△”和“鍵△”輸入9456；再按設置鍵，數碼管顯示爲打滑速度且個位閃爍，通過“鍵△”和“鍵△”可修改打滑速度，再按“鍵△”打滑速度設置完畢；　　3.“輸出二”打滑速度設置：按“設置鍵△”出現數碼管顯示爲“0000”且個位閃爍，通過“鍵△”和“鍵△”輸入9789；再按設置鍵，數碼管顯示爲打滑速度且個位閃爍，通過“鍵△”和“鍵△”可修改打滑速度，再按“鍵△”第二組打滑速度設置完畢；　　4.開機延時時間設置：按“設置鍵△”出現數碼管顯示爲“0000”，通過鍵△”和“鍵△”輸入4444，再按設置鍵，數碼管顯示,4444，通過“鍵△”和“鍵△”将4444修改爲0244（0244爲10秒，0488爲20秒，以此類推）再按設置鍵△。此時，再斷電重啓，延時時間才能存入，延時時間設置完畢。（出廠時間延時爲10秒）　　5.設備的轉數高于設置的打滑速度時，繼電器不動作；轉數低于設置的打滑速度時，打滑後繼電器吸合；一般打滑速度的設置爲低于機器正常轉數的20%～30%。　　6.每次參數設置好後，一定要把電源關斷，再重啓電源，這樣設置的數據才能存入設備中。面闆及接線
